Szafa rack w domu jednorodzinnym - po co Ci 9U w garażu i co w niej ląduje

Dom z monitoringiem, siecią i automatyką ma kilka urządzeń, które muszą gdzieś stać, być zasilane i połączone ze sobą. Szafa rack to jedno miejsce, w którym to wszystko się zbiega: uporządkowane, podpisane i podtrzymane zasilaniem.

Czym różni się szafa rack od sprzętu na półce

Sprzęt postawiony na półce leży luzem: switch obok rejestratora, zasilacze wpięte w listwę pod spodem, kable splątane z tyłu. Każda zmiana to szukanie po omacku, a brak zasilania awaryjnego oznacza, że zanik prądu wyłącza sieć i nagrywanie.

Szafa rack ma znormalizowaną szerokość montażową 19 cali. Urządzenia przykręca się do dwóch szyn, jedno nad drugim. Wysokość liczy się w jednostkach U, gdzie 1U to 44,45 mm. Dzięki temu każdy element ma stałe miejsce, a kable prowadzi się pionowo wzdłuż szyn, nie w poprzek półki.

Co ląduje w domowej szafie

Komplet dla domu jednorodzinnego z siecią, monitoringiem i automatyką to:

• patch panel - 1U, miejsce, w którym wszystkie skrętki z domu kończą się w jednym rzędzie gniazd,
• switch PoE - 1U, rozdziela sieć i zasila przez kabel kamery oraz punkty Wi-Fi,
• brama sieciowa - kompaktowa, zajmuje pół 1U, łączy dom z internetem i steruje ruchem,
• modem lub konwerter od operatora - punkt styku z siecią dostawcy, mieści się obok bramy,
• rejestrator (NVR) - 2U, zapisuje obraz z kamer na dyskach lokalnie, bez abonamentu i chmury,
• UPS - 2U, podtrzymuje zasilanie przy zaniku prądu, żeby sieć i nagrywanie nie padały,
• listwa zasilania (PDU) - 1U, jedno miejsce na zasilanie wszystkich urządzeń,
• urządzenia do automatyki - sterowniki i bramki systemu inteligentnego domu,
• półka i organizery kabli - na sprzęt bez uchwytów rackowych i zapas miejsca.

Dlaczego 9U wystarcza

Po zsumowaniu cały ten komplet mieści się w szafie 9U. Brama jest kompaktowa i razem z modułem operatora zajmuje jeden rząd. Rejestrator i UPS to po 2U, reszta po 1U. Zostaje miejsce na organizery i jeden zapasowy rząd na przyszłe urządzenie.

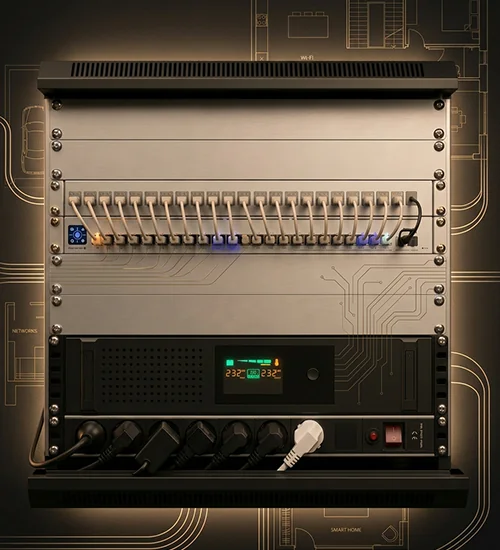

Przykładowy podział 9U od góry:

• 1U - patch panel,
• 1U - switch PoE,
• 1U - brama sieciowa i moduł operatora,
• 2U - rejestrator,
• 2U - UPS,
• 1U - listwa zasilania,
• 1U - półka na automatykę i zapas.

Większa szafa nie jest błędem, ale w domu rzadko ma sens. 9U mieści komplet, wiesza się na ścianie i nie zajmuje miejsca jak stojąca szafa serwerowa.

Gdzie postawić szafę

Najlepsze miejsce to pomieszczenie techniczne, garaż albo kotłownia: sucho, z dostępem do zasilania i blisko punktu wejścia kabli operatora. Szafa wisząca 9U ma około 50 cm wysokości i mieści się nad innym sprzętem.

Przy planowaniu lokalizacji liczą się trzy rzeczy:

• zasilanie - osobny obwód z rozdzielnicy doprowadzony do miejsca szafy,
• wentylacja - urządzenia grzeją, szafa potrzebuje przepływu powietrza, nie zamkniętej zabudowy bez otworów,
• trasy kablowe - wszystkie skrętki z domu schodzą się do tego punktu, więc rurki muszą tam prowadzić.

Najlepszy moment to faza budowy

Miejsce na szafę, zasilanie i trasy kablowe planuje się przed tynkami. Wtedy doprowadzenie osobnego obwodu i ściągnięcie wszystkich skrętek do jednego punktu to kwestia rurek w ścianie. Po wykończeniu oznacza to kucie albo kable prowadzone po wierzchu.

Szafa rack to punkt docelowy całego okablowania domu. Im wcześniej wiadomo, gdzie stoi, tym prościej poprowadzić do niej kable. Więcej o tym, co warto rozplanować na tym etapie: co zrobić przed tynkami oraz dlaczego rekomenduję Cat6A.

Dla kogo

Projektuję domowe szafy rack na Podkarpaciu, w Rzeszowie i okolicach, dla inwestorów, którzy chcą jeden uporządkowany punkt zamiast sprzętu rozrzuconego po domu. Dobieram wysokość do realnego kompletu urządzeń i planuję miejsce na szafę zanim padną tynki.

Co dalej

Jeśli budujesz lub remontujesz dom pod Rzeszowem i chcesz, żeby sieć, monitoring i automatyka miały jedno uporządkowane miejsce, zacznij od rzutu budynku. Ustalimy, gdzie stanie szafa i jakie urządzenia trafią do środka, zanim poprowadzą się kable.
